HP 120A / W1120A Drum Kit

Was ist das HP 120A / W1120A Drum Kit?

Technische Spezifikationen und Eigenschaften

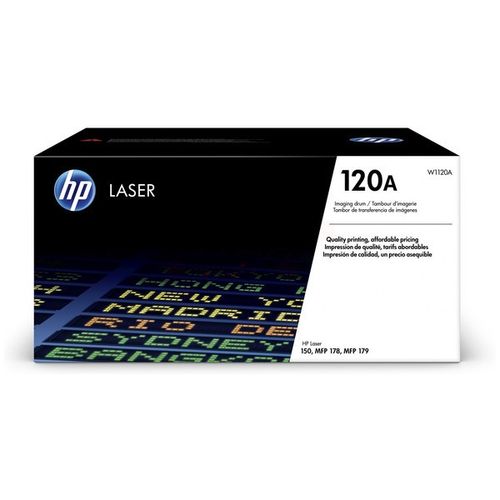

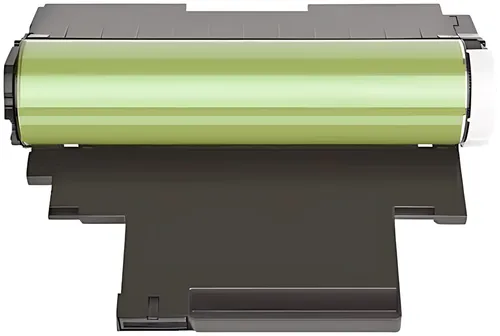

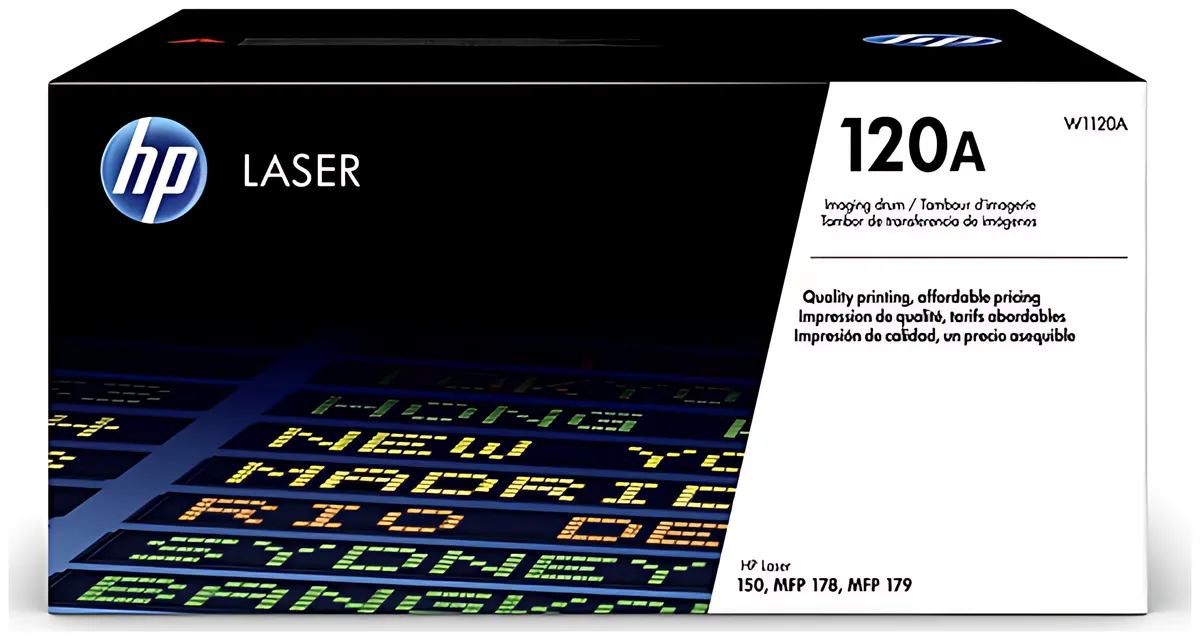

Das HP 120A / W1120A Drum Kit (Herstellernummer: W1120A, GTIN: 0193424172665) ist eine hochwertige Bildtrommeleinheit, die speziell für HP Color Laser Drucker entwickelt wurde. Die Trommeleinheit überträgt das Tonerpulver präzise auf das Papier und sorgt für scharfe Texte und lebendige Farben.

Kernmerkmale:

• Kapazität: 16.000 Seiten (ISO/IEC 19798)
• Kompatibilität: HP Color Laser 150 Serie und MFP 170/178/179 Serie
• Technologie: Organische Photoleitertrommel (OPC)
• Lebensdauer: Optimiert für langfristige Nutzung
• Qualitätsstandard: Original HP Qualität mit präziser Farbwiedergabe

Funktionsweise der Bildtrommel

Die Bildtrommel funktioniert nach dem elektrofotografischen Prinzip. Sie wird zunächst elektrostatisch aufgeladen, dann durch einen Laser entsprechend dem Druckbild entladen. Der HP 117A / W2070A Toner schwarz und die Farbtoner haften an den entladenen Stellen und werden anschließend auf das Papier übertragen.

Kompatible HP Color Laser Drucker

HP Color Laser 150 Serie

Das HP 120A / W1120A Drum Kit ist vollständig kompatibel mit der gesamten HP Color Laser 150 Serie:

HP Color Laser 150a (4ZB94A):

• Einsteigermodell für den Heimbereich
• USB-Konnektivität
• Kompaktes Design für kleine Büros

HP Color Laser 150nw (4ZB95A):

• WLAN-fähig für flexibles Drucken
• Mobiles Drucken via HP Smart App
• Energieeffizient mit Auto-On/Auto-Off

HP Color Laser MFP 170-179 Serie

Die Multifunktionsgeräte der 170er bis 179er Serie bieten erweiterte Funktionalität:

HP Color Laser MFP 178nw (4ZB96A):

• Drucken, Scannen, Kopieren
• WLAN und USB-Konnektivität
• Automatischer Dokumenteneinzug

HP Color Laser MFP 179fnw (4ZB97A):

• Erweiterte Fax-Funktionalität
• Duplex-Scanning
• Touchscreen-Bedienung

Neuere Modelle:

• HP Color Laser MFP 179fwg (6HU09A): Deutsche Lokalisierung
• HP Color Laser MFP 179fng (6HU09C): Kompakte Bauweise
• HP Color Laser MFP 178nwg (6HU08A): WLAN mit deutscher Benutzeroberfläche

Installation und Austausch des Drum Kits

Vorbereitung zum Drum Kit Wechsel

Benötigte Materialien:

• Neues HP 120A / W1120A Drum Kit
• Fusselfreies Tuch
• Gut beleuchteter Arbeitsplatz
• Antistatische Unterlage (empfohlen)

Sicherheitshinweise:

• Drucker vollständig abkühlen lassen (mindestens 30 Minuten nach dem Drucken)
• Direkten Kontakt mit der Trommeloberfläche vermeiden
• Drum Kit vor direktem Sonnenlicht schützen

Schritt-für-Schritt Installationsanleitung

1. Drucker vorbereiten:

   • Gerät ausschalten und Netzkabel trennen
   • Vordere Abdeckung öffnen
   • Tonerkartuschen entfernen (HP 117A Toner Serie)

2. Altes Drum Kit entfernen:

   • Grüne Entriegelungshebel nach oben ziehen
   • Drum Kit vorsichtig herausziehen
   • In Schutzverpackung entsorgen

3. Neues Drum Kit installieren:

   • Verpackung vorsichtig öffnen
   • Schutzabdeckungen und -bänder entfernen
   • Drum Kit fest in die Führungsschienen einsetzen
   • Entriegelungshebel nach unten drücken

4. Installation abschließen:

   • Tonerkartuschen wieder einsetzen
   • Vordere Abdeckung schließen
   • Drucker einschalten und Testseite drucken

Häufige Installationsfehler vermeiden

Typische Probleme:

• Fehlermeldung "Drum Kit nicht erkannt": Sicherstellen, dass alle Schutzfolien entfernt wurden
• Streifen im Druckbild: Trommeloberfläche auf Kratzer oder Verschmutzungen prüfen
• Farbabweichungen: Kalibrierung über das Druckermenü durchführen

Wartung und Pflege

Optimale Lagerbedingungen

Das HP 120A / W1120A Drum Kit sollte bis zur Verwendung in der Originalverpackung gelagert werden:

• Temperatur: 15-35°C
• Luftfeuchtigkeit: 20-80% relative Luftfeuchtigkeit
• Lichtschutz: Vor direktem Sonnenlicht schützen
• Lagerzeit: Maximal 2 Jahre ab Herstellungsdatum

Reinigung und Wartungsintervalle

Regelmäßige Wartung:

• Alle 2.000 Seiten: Druckerinneres mit fusselfreiem Tuch reinigen
• Alle 5.000 Seiten: Kalibrierung durchführen
• Bei Druckqualitätsproblemen: Drum Kit auf Verschleiß prüfen

Anzeichen für notwendigen Austausch:

• Streifenbildung im Druckbild
• Farbabweichungen oder blasse Farben
• Flecken oder Punkte auf gedruckten Seiten
• Fehlermeldung des Druckers

Verwandte HP Verbrauchsmaterialien

HP 117A Toner Serie

Das Drum Kit arbeitet optimal mit den entsprechenden HP 117A Tonerkartuschen:

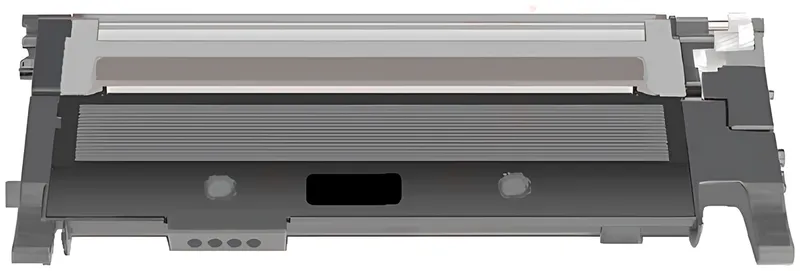

• HP 117A / W2070A Toner schwarz: 1.000 Seiten Kapazität
• HP 117A / W2071A Toner cyan: 700 Seiten für lebendige Blautöne

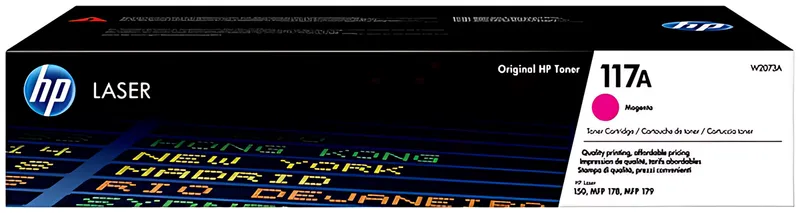

• HP 117A / W2073A Toner magenta: 700 Seiten für kräftige Rottöne
• HP 117A / W2072A Toner gelb: 700 Seiten für brillante Gelbtöne

HP Resttonerbehälter

Für die Wartung der MFP-Modelle ist zusätzlich der HP 5KZ38A Resttonerbehälter erforderlich:

• Kapazität: 7.000 Seiten
• Funktion: Sammelt überschüssigen Toner während des Druckprozesses
• Austauschintervall: Je nach Druckvolumen alle 6-12 Monate

Troubleshooting und Problemlösung

Druckqualitätsprobleme diagnostizieren

Streifenbildung im Druckbild:

• Ursache: Verschmutzte oder beschädigte Trommeloberfläche
• Lösung: Drum Kit reinigen oder austauschen
• Vorbeugung: Regelmäßige Reinigung des Druckers

Farbabweichungen:

• Ursache: Ungleichmäßiger Verschleiß der Bildtrommel
• Lösung: Farbkalibrierung über Druckermenü
• Bei persistierenden Problemen: Drum Kit austauschen

Blasse oder unvollständige Drucke:

• Ursache: Erschöpfte Trommelkapazität oder defekte Ladewalze
• Lösung: Drum Kit austauschen
• Zusätzlich: Tonerkartuschen überprüfen

Fehlermeldungen interpretieren

"Drum Kit ersetzen":

• Die 16.000 Seiten Kapazität ist erreicht
• Austausch für optimale Druckqualität empfohlen
• Weiterbetrieb möglich, aber mit Qualitätseinbußen

"Drum Kit nicht erkannt":

• Installationsfehler oder defektes Drum Kit
• Neuinstallation versuchen
• Bei wiederholten Fehlern: Austausch erforderlich

Wirtschaftlichkeit und Kostenoptimierung

Kostenanalyse pro Seite

Das HP 120A / W1120A Drum Kit bietet mit 16.000 Seiten Kapazität eine ausgezeichnete Kosteneffizienz:

Durchschnittliche Nutzungsszenarien:

• Heimbereich: 100-500 Seiten/Monat = 3-16 Jahre Lebensdauer
• Kleinbüro: 500-1.500 Seiten/Monat = 11-32 Monate Lebensdauer
• Mittleres Büro: 1.500-3.000 Seiten/Monat = 5-11 Monate Lebensdauer

Optimale Bestellstrategie

Lagerhaltung:

• Bei regelmäßigem Druckvolumen: 1-2 Drum Kits vorrätig halten
• Kombinierte Bestellung mit HP 117A Tonerkartuschen für Mengenrabatte
• Verfallsdatum beachten (2 Jahre Lagerzeit)

Umweltaspekte und Nachhaltigkeit

HP Planet Partners Recycling-Programm

HP bietet ein umfassendes Recycling-Programm für Verbrauchsmaterialien:

• Kostenlose Rückgabe: Gebrauchte Drum Kits können kostenlos zurückgesendet werden
• Materialverwertung: Bis zu 75% der Materialien werden wiederverwendet
• Umweltzertifizierung: ISO 14001 zertifizierte Recycling-Prozesse

Nachhaltige Nutzung

Tipps für umweltbewussten Betrieb:

• Duplex-Druck aktivieren zur Papierreduzierung
• Entwurfsmodus für interne Dokumente nutzen
• Regelmäßige Wartung verlängert Lebensdauer
• Originale HP Verbrauchsmaterialien für optimale Effizienz

Technischer Support und Garantie

HP Garantieleistungen

Das HP 120A / W1120A Drum Kit unterliegt der HP Standardgarantie:

• Garantiezeit: 12 Monate ab Kaufdatum
• Abdeckung: Materialfehler und Verarbeitungsmängel
• Support: Technischer Support über HP Deutschland

Kontakt und Ressourcen

Offizielle HP Ressourcen:

• HP Support Website: support.hp.com
• HP Community Forum für Anwenderfragen
• Lokaler HP Partner-Support in der Schweiz
• Treiber-Downloads und Firmware-Updates

FAQ - Häufig gestellte Fragen

Wie oft muss das HP 120A / W1120A Drum Kit ausgetauscht werden?

Das HP 120A / W1120A Drum Kit hat eine Kapazität von 16.000 Seiten nach ISO/IEC 19798 Standard. Bei einem durchschnittlichen Druckvolumen von 500 Seiten pro Monat hält das Drum Kit etwa 2,5 Jahre. Der tatsächliche Austauschzeitraum hängt von Ihrem individuellen Druckverhalten und der Art der gedruckten Dokumente ab.

Kann ich das Drum Kit auch mit kompatiblen Tonerkartuschen verwenden?

Während das HP 120A / W1120A Drum Kit technisch mit kompatiblen Tonerkartuschen funktioniert, empfiehlt HP die Verwendung originaler HP 117A Tonerkartuschen für optimale Druckqualität und maximale Lebensdauer. Kompatible Toner können die Trommellebensdauer verkürzen und zu Druckqualitätsproblemen führen.

Was sind die Anzeichen dafür, dass das Drum Kit ausgetauscht werden muss?

Typische Anzeichen für einen notwendigen Austausch sind: Streifenbildung im Druckbild, farbstichige oder blasse Drucke, schwarze Punkte oder Flecken auf dem Papier, sowie die entsprechende Fehlermeldung am Drucker. Wenn diese Probleme durch Reinigung nicht behoben werden können, ist ein Austausch erforderlich.

Wie lagere ich das Drum Kit richtig bis zur Verwendung?

Lagern Sie das HP 120A / W1120A Drum Kit in der Originalverpackung bei Raumtemperatur (15-35°C) und normaler Luftfeuchtigkeit (20-80%). Vermeiden Sie direkte Sonneneinstrahlung und extreme Temperaturen. Das Drum Kit sollte innerhalb von 2 Jahren nach dem Herstellungsdatum verwendet werden.

Kann ich das Drum Kit selbst austauschen oder brauche ich einen Techniker?

Der Austausch des HP 120A / W1120A Drum Kits ist als Benutzer-wartbare Komponente konzipiert und kann ohne technische Vorkenntnisse durchgeführt werden. Folgen Sie einfach der Schritt-für-Schritt-Anleitung in der Druckerdokumentation oder den Anweisungen auf dem Druckerdisplay.

Welche Rolle spielt das Drum Kit im Druckprozess?

Das Drum Kit ist eine zentrale Komponente im Laserdruckprozess. Die Bildtrommel wird elektrostatisch aufgeladen und durch einen Laser entsprechend dem Druckbild entladen. Der Toner haftet an den entladenen Bereichen und wird anschließend auf das Papier übertragen, wo er durch Hitze und Druck fixiert wird.

Ist das HP 120A / W1120A mit allen HP Color Laser Druckern kompatibel?

Nein, das HP 120A / W1120A Drum Kit ist spezifisch für die HP Color Laser 150 Serie und die MFP 170/178/179 Serien entwickelt. Es ist nicht mit anderen HP Laserdruckern kompatibel. Prüfen Sie immer die Kompatibilitätsliste Ihres Druckers, bevor Sie ein Drum Kit bestellen.

Wie entsorge ich ein gebrauchtes Drum Kit umweltgerecht?

HP bietet das kostenlose Planet Partners Recycling-Programm an. Gebrauchte Drum Kits können über vorfrankierte Rücksendeetiketten oder bei teilnehmenden Händlern zurückgegeben werden. Alternativ akzeptieren viele lokale Recycling-Zentren Druckerverbrauchsmaterialien. Entsorgen Sie das Drum Kit niemals über den normalen Hausmüll.

---

Dieser Artikel basiert auf offiziellen HP Spezifikationen und bewährten Praktiken für Laserdruckerwartung. Für die neuesten Updates und spezifische Supportanfragen konsultieren Sie die offizielle HP Support-Website oder wenden Sie sich an Ihren lokalen HP Partner.
