OKI Trommeln - Der umfassende Ratgeber für Bildtrommeln und Drum Kits

Was sind OKI Trommeln und wie funktionieren sie?

OKI Trommeln - offiziell als Drum Kit oder Bildtrommel bezeichnet - sind zylindrische, lichtempfindliche Bauteile im Inneren eines OKI Laserdruckers. Ihre Aufgabe besteht darin, das Druckbild mithilfe einer elektrostatischen Ladung auf das Papier zu übertragen. Der Prozess funktioniert folgendermassen:

1. Aufladung: Die Trommeloberfläche wird gleichmässig elektrisch geladen.
2. Belichtung: Ein Laserstrahl entlädt gezielt jene Stellen, die bedruckt werden sollen.
3. Entwicklung: Tonerpulver haftet an den entladenen Stellen der Trommel.
4. Übertragung: Das Tonerbild wird auf das Papier übertragen.
5. Fixierung: Die Fixiereinheit (Fuser Kit) schmilzt den Toner dauerhaft ins Papier ein.

Bei OKI Farblaserdruckern der C-Serie oder MC-Serie werden in der Regel vier separate Trommeln eingesetzt - je eine für Schwarz, Cyan, Magenta und Gelb. Dieses Konzept ermöglicht es, einzelne Farbtrommeln gezielt auszutauschen, wenn sie verschlissen sind, anstatt die gesamte Druckeinheit ersetzen zu müssen.

Welche OKI Druckerserien benötigen Trommeln?

OKI setzt bei nahezu allen Laser- und Farblaserdruckern auf das System separater Bildtrommeln. Die wichtigsten Druckerserien im Überblick:

OKI C-Serie Farblaserdrucker

Die OKI C-Serie umfasst ein breites Spektrum von kompakten Arbeitsplatzdruckern bis hin zu professionellen Produktionsgeräten. Modelle wie der OKI C 532 DN, OKI C 612 DN, OKI C 833 Series oder der OKI C 834 Series benötigen jeweils vier farbige Bildtrommeln. Auch ältere Modelle wie der OKI C 5600, C 5650 oder C 5850 arbeiten mit diesem bewährten System.

Für die neueren Modelle der C 824/C 834/C 844-Reihe ist beispielsweise das OKI 46857505 Drum Kit verfügbar, das mit einer Reichweite von 30.000 Seiten überzeugt.

OKI B-Serie Monolaserdrucker

Die Monochrom-Laserdrucker der B-Serie - darunter OKI B 412 DN, B 432 DN und B 512 DN - verwenden eine einzelne Schwarz-Trommel. Diese Geräte sind besonders für Büroumgebungen mit hohem Textdruckaufkommen ausgelegt. Das kompatible PRTO44574302 Drum Kit bietet für diese Modelle eine Kapazität von 25.000 Seiten zu einem attraktiven Preis.

OKI MC-Serie Multifunktions-Farblaser

Die MC-Serie kombiniert Druck-, Kopier-, Scan- und Faxfunktionen. Geräte wie der OKI MC 563 DN, MC 573 DN, MC 760, MC 770 oder MC 873 benötigen ebenfalls separate Farbtrommeln. Das OKI 46484107 Drum Kit für die MC 563/573-Serie bietet mit 30.000 Seiten eine beeindruckende Laufleistung.

OKI MB-Serie Multifunktions-Laser

Die monochromen Multifunktionsgeräte der MB-Serie (MB 461, MB 471, MB 491, MB 492 DN, MB 562 DNW) verwenden eine einzelne Bildtrommel. Hier eignet sich ebenfalls das kompatible PRTO44574302 Drum Kit als wirtschaftliche Alternative.

OKI ES-Serie und Pro-Serie

Die professionellen ES-Modelle (z.B. ES 8431, ES 8473) sowie die Pro-Serie (Pro 9431, Pro 9541, Pro 9542) für Produktionsumgebungen setzen auf hochleistungsfähige Trommeln mit besonders langer Lebensdauer. Für die C 911/C 931/C 941-Produktionsdrucker sind Drum Kits wie das OKI 45103716 und OKI 45103715 mit je 40.000 Seiten Kapazität vorgesehen.

Wie lange hält eine OKI Trommel?

Die Lebensdauer einer OKI Bildtrommel variiert je nach Modell und Nutzungsverhalten erheblich. Typische Reichweiten sind:

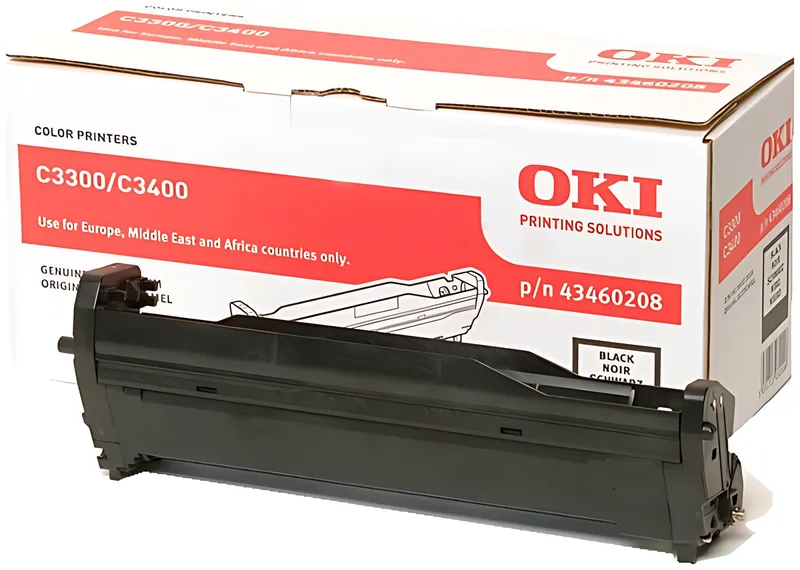

• Kompakte Geräte (C 3300, C 3400, C 3600 Serie): ca. 15.000 Seiten - z.B. das OKI TYPEC9 / 43460208 Drum Kit
• Mittelklasse-Drucker (C 5600, C 5700): ca. 20.000 Seiten - z.B. das OKI 43381706 Drum Kit
• Business-Geräte (C 532, MC 563, MC 573): ca. 30.000 Seiten - z.B. das OKI 46484107 Drum Kit
• Professionelle Geräte (C 834, C 844): ca. 30.000 Seiten - z.B. das OKI 46857505 Drum Kit
• Produktionsdrucker (C 911, C 931, C 941): ca. 40.000 Seiten
• Hochleistungsgeräte (C 650 DN): bis zu 50.000 Seiten - z.B. das OKI 09006133 Drum Kit

Diese Angaben basieren auf der ISO/IEC 19752 (Monochrom) bzw. ISO/IEC 19798 (Farbe) Norm und beziehen sich auf eine Seitendeckung von 5%. In der Praxis beeinflussen mehrere Faktoren die tatsächliche Lebensdauer:

• Druckvolumen pro Auftrag: Häufiges Ein- und Ausschalten verkürzt die Lebensdauer.
• Seitendeckung: Höhere Deckung beansprucht die Trommel stärker.
• Medientyp: Raues oder spezielles Papier kann die Oberfläche schneller abnutzen.
• Umgebungsbedingungen: Extreme Temperaturen und Feuchtigkeit wirken sich negativ aus.

OKI Trommeln wechseln - Wann ist der richtige Zeitpunkt?

OKI-Drucker zeigen typischerweise eine Warnmeldung an, wenn die Trommel ausgetauscht werden sollte. Folgende Anzeichen deuten auf eine verbrauchte Bildtrommel hin:

• Streifen oder Linien auf dem Ausdruck (besonders wiederkehrende Muster)
• Blasse oder ungleichmässige Bereiche im Druckbild
• Graue Schleier oder Hintergrundverschmutzung
• Schwarze Punkte die sich in regelmässigen Abständen wiederholen
• Fehlermeldung am Druckerdisplay oder in der Druckersoftware

Wichtig: Eine verbrauchte Trommel wirkt sich direkt auf die Druckqualität aus, nicht auf die Tonermenge. Wenn der Toner leer ist, erscheinen keine Ausdrucke mehr. Wenn die Trommel verschlissen ist, verschlechtert sich die Qualität graduell.

Original vs. kompatible OKI Trommeln - Was ist die bessere Wahl?

Original OKI Trommeln

Original-Bildtrommeln von OKI (Oki Electric Industry Co., Ltd.) garantieren:

• Maximale Kompatibilität und Druckqualität
• Volle Garantieleistung des Druckerherstellers
• Exakte Reichweiten gemäss Spezifikation
• Optimale Abstimmung auf das jeweilige Druckermodell

Preisbeispiele für Original-Trommeln:

• OKI 46484107 Drum Kit (C 532/MC 563): CHF 62.80
• OKI 44968301 Drum Kit (C 301-531/MC 332-562): CHF 160.89
• OKI 46857505 Drum Kit (C 824/C 834/C 844): CHF 167.59
• OKI 09006133 Drum Kit (C 650 DN): CHF 117.53

Kompatible OKI Trommeln

Kompatible Drum Kits bieten eine kostengünstige Alternative:

• Deutlich niedrigere Anschaffungskosten
• Vergleichbare Reichweiten
• Identische Passform und Einbauweise
• Keine Beeinträchtigung der Druckergarantie (gemäss EU-Recht)

Das kompatible PRTO44574302 Drum Kit für die B 411/B 431/B 432/MB-Serie kostet beispielsweise nur CHF 41.41 bei 25.000 Seiten Kapazität. Auch das kompatible PRTO43460222 Drum Kit für die C 3520/C 3530/MC 350-Serie ist mit CHF 46.00 eine wirtschaftliche Wahl.

Unterschied zwischen Trommel und Toner bei OKI-Druckern

Ein häufiges Missverständnis betrifft die Verwechslung von Trommel und Toner. Bei OKI-Geräten handelt es sich um zwei vollkommen separate Verbrauchsmaterialien:

Eigenschaft	Trommel (Drum Kit)	Toner (Toner-Kit)
Funktion	Überträgt das Bild auf Papier	Liefert die Farbpigmente
Lebensdauer	15.000-50.000 Seiten	1.500-38.000 Seiten
Wechselintervall	Seltener	Häufiger
Farben (Farblaser)	4 separate Trommeln	4 separate Toner
Verschleissursache	Mechanische Abnutzung, Lichteinwirkung	Aufbrauch des Pulvers

Für den OKI C 532 DN beispielsweise benötigen Sie sowohl Toner (wie den OKI 46490401 Toner gelb) als auch Trommeln (wie das OKI 46484107 Drum Kit). Die Trommel hält dabei in der Regel drei- bis fünfmal länger als eine Tonerkartusche.

Kosten pro Seite - OKI Trommeln wirtschaftlich betrachtet

Die Seitenkosten für OKI Trommeln sind ein wichtiger Faktor bei der Gesamtkalkulation der Druckkosten. Hier einige Beispielrechnungen:

• OKI 46484107 (30.000 Seiten, CHF 62.80): CHF 0.0021 pro Seite
• OKI 46857505 (30.000 Seiten, CHF 167.59): CHF 0.0056 pro Seite
• OKI 09006133 (50.000 Seiten, CHF 117.53): CHF 0.0024 pro Seite
• OKI 44968301 (30.000 Seiten, CHF 160.89): CHF 0.0054 pro Seite
• Kompatibel PRTO44574302 (25.000 Seiten, CHF 41.41): CHF 0.0017 pro Seite

Bei Farblaserdruckern müssen alle vier Trommeln in die Kalkulation einbezogen werden. Die Trommelkosten machen dabei typischerweise nur 10-20% der gesamten Seitenkosten aus - der Hauptanteil entfällt auf den Toner.

Pflege und Handhabung von OKI Bildtrommeln

Um die maximale Lebensdauer Ihrer OKI Trommel zu erreichen, beachten Sie folgende Hinweise:

Lagerung

• Originalverpackung bis zur Verwendung geschlossen lassen
• Vor direkter Sonneneinstrahlung schützen
• Kühl und trocken lagern (15-30°C)
• Nicht länger als 12 Monate vor Einbau lagern

Handhabung beim Wechsel

• Trommel nie länger als 5 Minuten dem Licht aussetzen
• Trommeloberfläche (grüne/blaue Walze) nicht berühren
• Beim Einsetzen auf korrekten Sitz achten
• Schutzfolie vollständig entfernen

Im Betrieb

• Drucker bei Nichtgebrauch abdecken (Staubschutz)
• Qualitativ hochwertiges Papier verwenden
• Empfohlene Medientypen des Herstellers beachten
• Bei Qualitätsproblemen Reinigungszyklus starten

Häufige Probleme mit OKI Trommeln und deren Lösung

Streifen im Druckbild

Wiederkehrende Streifen deuten auf eine beschädigte oder verschmutzte Trommeloberfläche hin. Versuchen Sie zunächst, die Trommel vorsichtig mit einem fusselfreien Tuch zu reinigen. Bleiben die Streifen bestehen, ist ein Austausch erforderlich.

Fehlermeldung trotz neuer Trommel

Nach dem Einsetzen einer neuen Trommel muss bei manchen OKI-Modellen der Seitenzähler zurückgesetzt werden. Die genaue Vorgehensweise finden Sie im Handbuch Ihres Druckers oder auf der Support-Seite von OKI.

Tonerstaub auf Ausdrucken

Wenn Toner nicht vollständig auf dem Papier haftet und verschmiert, kann dies sowohl an der Trommel als auch an der Fixiereinheit liegen. Prüfen Sie zuerst die Trommel auf sichtbare Beschädigungen. Für die Fixiereinheit steht beispielsweise das OKI 46358502 Fuser Kit zur Verfügung.

OKI Trommeln in der Schweiz kaufen

Beim Kauf von OKI Trommeln in der Schweiz sollten Sie auf folgende Punkte achten:

• Kompatibilität prüfen: Stellen Sie sicher, dass das Drum Kit exakt zu Ihrem Druckermodell passt.
• Lieferzeit: Bei tonerdruck.ch erfolgt der Versand schweizweit innerhalb von 1-3 Werktagen bei Bestellung vor 11:30 Uhr.
• Rückgaberecht: Seriöse Anbieter gewähren ein grosszügiges Rückgaberecht - bei tonerdruck.ch sind es 60 Tage.
• Versandkosten: Ab einem bestimmten Bestellwert entfallen die Versandkosten (ansonsten CHF 6.90).

Passende Toner zu OKI Trommeln

Neben den Trommeln benötigen Sie natürlich auch die passenden Tonerkartuschen. Hier eine Auswahl beliebter OKI Toner:

• OKI 44469803 Toner schwarz für C 310/C 330/C 510/C 530/MC 351-562 (CHF 82.39)
• OKI 44469706 Toner cyan für dieselbe Druckerfamilie (CHF 106.74)
• OKI 46507505 Toner gelb für C 612 Serie (CHF 205.42)
• OKI 45396303 Toner cyan für MC 760/770/780 Serie (CHF 172.95)
• OKI 46443102 Toner magenta für C 833/C 843 (CHF 262.83)
• OKI 46861305 Toner gelb für C 834/C 844 (CHF 224.52)

Für kostenbewusste Anwender gibt es auch kompatible Toner-Alternativen wie den kompatiblen PRTO44469706BASIC Toner cyan (CHF 21.87) oder den kompatiblen PRTO46490606 Toner magenta (CHF 25.93).

FAQ - Häufig gestellte Fragen zu OKI Trommeln

Was kostet eine OKI Trommel?

Die Preise für OKI Trommeln variieren je nach Druckermodell und ob es sich um ein Original- oder Kompatibel-Produkt handelt. Original OKI Drum Kits kosten zwischen CHF 62.80 (z.B. OKI 46484107 für C 532/MC 563) und CHF 167.59 (z.B. OKI 46857505 für C 834/C 844). Kompatible Alternativen sind bereits ab CHF 41.41 erhältlich.

Wie oft muss man bei OKI die Trommel wechseln?

Die Wechselintervalle hängen von der Reichweite der jeweiligen Trommel und Ihrem monatlichen Druckvolumen ab. Bei einer Trommel mit 30.000 Seiten Kapazität und einem monatlichen Volumen von 3.000 Seiten ist ein Wechsel etwa alle 10 Monate erforderlich. Der Drucker zeigt rechtzeitig eine Warnmeldung an.

Kann man bei OKI-Druckern Trommel und Toner separat wechseln?

Ja, das ist ein wesentlicher Vorteil des OKI-Systems. Trommel und Toner sind separate Einheiten. Der Toner wird häufiger gewechselt (typischerweise alle 2.000-10.000 Seiten), während die Trommel deutlich länger hält (15.000-50.000 Seiten). Dies senkt die Gesamtbetriebskosten.

Sind kompatible OKI Trommeln qualitativ gleichwertig?

Hochwertige kompatible Trommeln bieten in der Regel vergleichbare Druckqualität und Reichweite wie Originalprodukte. Sie sind deutlich günstiger, was sie besonders für preisbewusste Nutzer attraktiv macht. Die Verwendung kompatibler Trommeln beeinträchtigt gemäss europäischem Recht nicht die Druckergarantie.

Welche OKI Trommeln brauche ich für meinen Farblaserdrucker?

Für OKI Farblaserdrucker benötigen Sie in der Regel vier separate Drum Kits - je eines für Schwarz, Cyan, Magenta und Gelb. Einige neuere Modelle verwenden auch eine kombinierte Trommeleinheit (z.B. OKI 44968301 für die C 301-531/MC-Serie). Prüfen Sie die genaue Teilenummer im Handbuch Ihres Druckers oder verwenden Sie die Suchfunktion eines spezialisierten Händlers.

Was ist der Unterschied zwischen Drum Kit und Fuser Kit bei OKI?

Das Drum Kit (Bildtrommel) überträgt das Tonerbild elektrostatisch auf das Papier. Das Fuser Kit (Fixiereinheit) erhitzt anschliessend den Toner, damit er dauerhaft auf dem Papier haftet. Beide sind Verschleissteile, wobei das Fuser Kit typischerweise eine höhere Lebensdauer hat (z.B. 60.000 Seiten beim OKI 46358502).

Warum hat mein OKI-Drucker Streifen, obwohl der Toner neu ist?

Streifen im Druckbild bei neuem Toner deuten fast immer auf eine verschlissene oder beschädigte Bildtrommel hin. Die Trommeloberfläche nutzt sich mechanisch ab und kann nach vielen tausend Drucken das Bild nicht mehr gleichmässig übertragen. Ein Austausch der Trommel behebt dieses Problem in den meisten Fällen sofort.

---
