Toshiba Trommeln - Der umfassende Ratgeber für Bildtrommeln und Drum Kits

Was ist eine Toshiba Trommel und wie funktioniert sie?

Die Trommel - auch als Bildtrommel, Drum Unit, OPC-Trommel oder Fotoleitereinheit bezeichnet - ist das Herzstück jedes Laserdruckers. In Toshiba E-Studio Geräten übernimmt sie eine zentrale Rolle im elektrofotografischen Druckprozess. Die Oberfläche der Trommel wird durch einen Laser selektiv belichtet, wodurch ein latentes Bild entsteht. Anschliessend wird der Toner auf die belichteten Stellen übertragen und von dort auf das Papier gepresst.

Der Druckprozess im Detail

Der Druckvorgang in einem Toshiba E-Studio Laserdrucker durchläuft mehrere Schritte:

1. Aufladung: Die Trommeloberfläche wird gleichmässig elektrisch aufgeladen.
2. Belichtung: Ein Laserstrahl entlädt gezielt die Bereiche, die später bedruckt werden sollen.
3. Entwicklung: Tonerpartikel haften an den belichteten (entladenen) Stellen.
4. Übertragung: Das Tonerbild wird auf das Papier übertragen.
5. Fixierung: Hitze und Druck fixieren den Toner dauerhaft auf dem Papier.
6. Reinigung: Restlicher Toner wird von der Trommel entfernt.

Bei jedem Druckvorgang wird die empfindliche Oberfläche der Trommel minimal beansprucht. Nach einer bestimmten Anzahl von Druckzyklen ist die Beschichtung so weit abgenutzt, dass die Druckqualität nachlässt - dann ist ein Wechsel erforderlich.

Welche Toshiba Trommeln gibt es?

Toshiba bietet verschiedene Drum Kits an, die jeweils für bestimmte Druckermodelle der E-Studio Serie konzipiert sind. Die wichtigsten Modelle im Überblick:

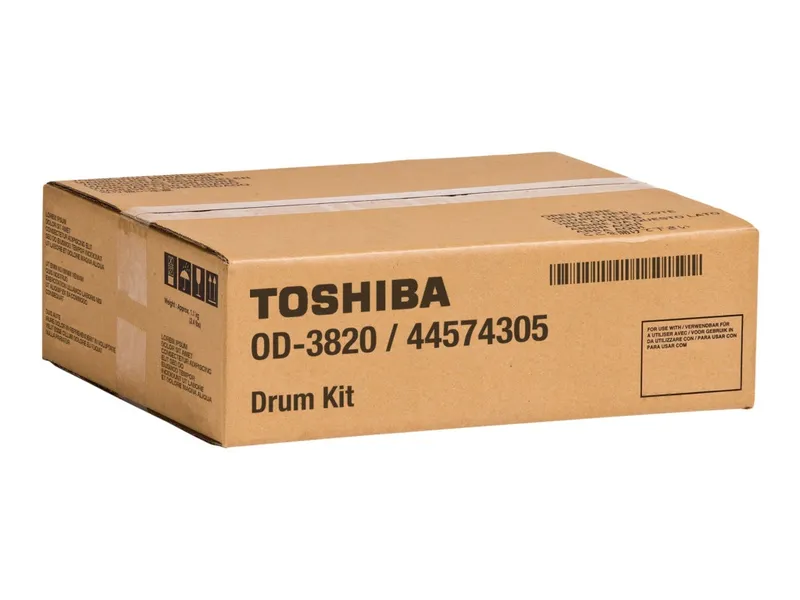

Toshiba OD-3820 (44574305)

Das Toshiba OD-3820 / 44574305 Drum Kit ist konzipiert für die Toshiba E-Studio Modelle der 300er und 400er Serie. Mit einer Seitenleistung von 25.000 Seiten (gemessen nach ISO/IEC 19752) eignet es sich hervorragend für mittlere Druckvolumen in Büroumgebungen.

Kompatible Druckermodelle:

• Toshiba E-Studio 332 S
• Toshiba E-Studio 382 P
• Toshiba E-Studio 383 P
• Toshiba E-Studio 403 S

Toshiba OD-470P-R (6B000000627)

Das Toshiba OD-470P-R / 6B000000627 Drum Kit bietet mit 60.000 Seiten eine deutlich höhere Kapazität und richtet sich an Geräte mit hohem Druckaufkommen. Es handelt sich um ein Return-Program-Produkt, das nach Gebrauch an den Hersteller zurückgegeben werden kann.

Kompatible Druckermodelle:

• Toshiba E-Studio 385 P
• Toshiba E-Studio 385 S
• Toshiba E-Studio 470 P

Original vs. kompatible Toshiba Trommeln

Bei der Wahl einer Ersatztrommel stehen Ihnen zwei Optionen zur Verfügung: Original-Trommeln von Toshiba oder kompatible Alternativen von Drittherstellern.

Original Toshiba Drum Kits

Originale Toshiba Trommeln werden unter strengen Qualitätsstandards gefertigt und sind perfekt auf die jeweiligen Druckermodelle abgestimmt. Sie garantieren:

• Optimale Druckqualität über die gesamte Lebensdauer
• Maximale Kompatibilität ohne Fehlermeldungen
• Herstellergarantie bleibt uneingeschränkt bestehen
• Zuverlässige Seitenleistung gemäss ISO-Norm

Kompatible Drum Kits (z. B. AgfaPhoto)

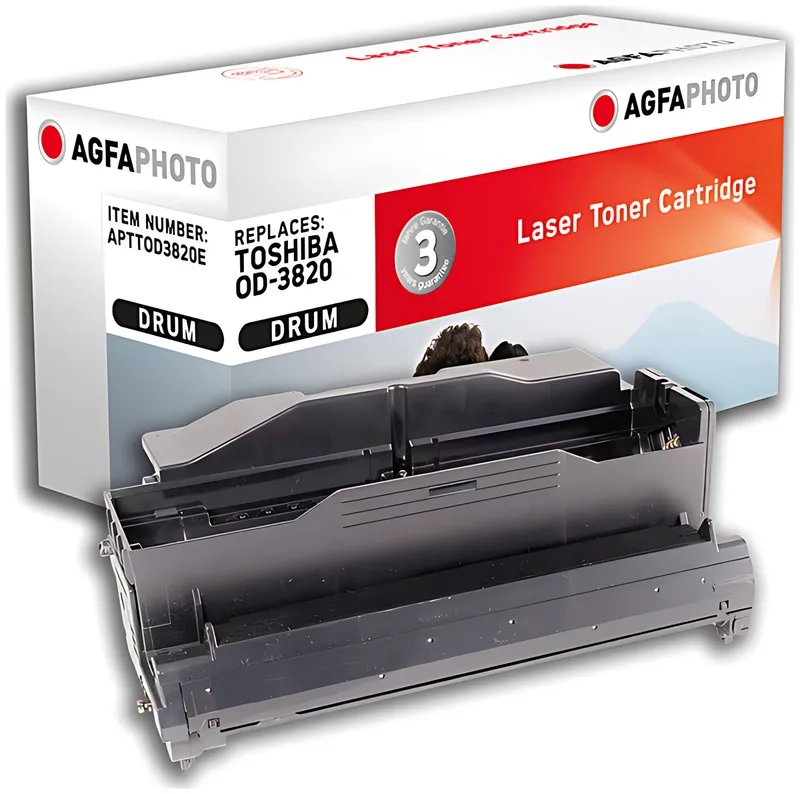

Kompatible Trommeln wie das AgfaPhoto APTTOD3820E Drum Kit bieten eine kostengünstige Alternative zu den Original-Produkten. AgfaPhoto ist als renommierter Hersteller kompatibler Druckerverbrauchsmaterialien bekannt und liefert Produkte, die den Spezifikationen der Originale entsprechen.

Vorteile kompatibler Trommeln:

• Deutlich günstigerer Anschaffungspreis
• Gleiche Seitenleistung (25.000 Seiten beim APTTOD3820E)
• Umweltfreundlicher durch Wiederverwendung von Komponenten
• Keine Einschränkung der Druckqualität bei hochwertigen Anbietern

Wann muss eine Toshiba Trommel gewechselt werden?

Die Lebensdauer einer Toshiba Trommel wird in der Regel in Seiten angegeben - beim OD-3820 sind es 25.000 Seiten, beim OD-470P-R sogar 60.000 Seiten. Doch verschiedene Faktoren beeinflussen die tatsächliche Nutzungsdauer:

Anzeichen für eine verschlissene Trommel

• Streifen auf dem Ausdruck: Vertikale Linien oder Streifen deuten auf Kratzer oder Abnutzung der Trommeloberfläche hin.
• Blasse oder ungleichmässige Drucke: Wenn trotz vollem Toner die Ausdrucke blass wirken, ist oft die Trommel schuld.
• Graue Hintergründe: Ein leichter Grauschleier auf weissen Flächen zeigt an, dass die Trommel nicht mehr korrekt entlädt.
• Wiederholende Flecken: Regelmässig auftretende Punkte oder Flecken im Abstand des Trommelumfangs.
• Fehlermeldung im Display: Die Toshiba E-Studio Geräte zeigen rechtzeitig an, wenn die Trommel ihr Lebensende erreicht.

Faktoren, die die Lebensdauer beeinflussen

Die angegebene Seitenleistung basiert auf der Norm ISO/IEC 19752 mit einer Deckung von etwa 5 %. Im Alltag beeinflussen folgende Faktoren die Haltbarkeit:

• Deckungsgrad: Höhere Tonerdeckung pro Seite belastet die Trommel stärker.
• Papierqualität: Raues oder minderwertiges Papier kann die Oberfläche schneller abnutzen.
• Umgebungsbedingungen: Feuchtigkeit und Temperatur wirken sich auf die fotoleitende Schicht aus.
• Druckhäufigkeit: Häufiges Ein- und Ausschalten beansprucht die Trommel zusätzlich.

Toshiba Trommeln und Toner - das Zusammenspiel

Trommeln und Toner sind in Toshiba E-Studio Druckern separate Einheiten, die unabhängig voneinander gewechselt werden können. Dies ist ein wichtiger Vorteil gegenüber integrierten Systemen, bei denen Toner und Trommel als eine Einheit verbaut sind.

Passende Toner für Toshiba E-Studio Drucker

Neben den Trommeln benötigen Sie selbstverständlich auch den passenden Toner. Für die E-Studio 332 S, 382 P, 383 P und 403 S eignet sich der Toshiba T-4030 / 6B000000452 Toner schwarz mit einer Kapazität von 12.000 Seiten.

Für die neueren Modelle E-Studio 385 P und 385 S ist der Toshiba T-3850P-R / 6B000000745 Toner schwarz die richtige Wahl. Dieser bietet 10.000 Seiten Reichweite und ist als Original-Produkt für CHF 93.84 erhältlich. Als budgetfreundliche Alternative gibt es den kompatiblen Toner PRTTT3850PR.

Wechselintervalle koordinieren

Ein praxisorientierter Tipp: Koordinieren Sie den Trommelwechsel mit dem Tonerwechsel. Da eine Trommel typischerweise zwei bis drei Tonerkartuschen überlebt, können Sie beim zweiten oder dritten Tonerwechsel prüfen, ob auch die Trommel erneuert werden sollte.

Toshiba E-Studio Drucker im Überblick

Die Toshiba E-Studio Serie umfasst sowohl reine Laserdrucker als auch Multifunktionsgeräte mit Scan-, Kopier- und teilweise Faxfunktion. Hier eine Übersicht der relevanten Geräte:

Toshiba E-Studio Laserdrucker

• E-Studio 470 P - Hochleistungsdrucker für grosse Druckvolumen
• E-Studio 383 P - Leistungsstarker Bürodrucker
• E-Studio 382 P - Zuverlässiger Arbeitsplatzdrucker

Toshiba E-Studio Multifunktionsgeräte

• E-Studio 332 S - Multifunktions-Laser mit Scan und Kopie
• E-Studio 403 S - Vielseitiges Büro-Multifunktionsgerät
• E-Studio 385 P - Kompaktes Multifunktionsgerät
• E-Studio 385 S - Erweiterte Multifunktionslösung

So wechseln Sie eine Toshiba Trommel richtig

Der Austausch einer Bildtrommel in einem Toshiba E-Studio Drucker ist grundsätzlich ohne technisches Fachwissen durchführbar. Beachten Sie jedoch einige wichtige Punkte:

Schritt-für-Schritt-Anleitung

1. Drucker ausschalten und das Netzkabel ziehen.
2. Frontabdeckung öffnen - die genaue Position variiert je nach Modell.
3. Alte Trommeleinheit entnehmen - dabei die grüne Oberfläche nicht berühren.
4. Neue Trommel auspacken - erst unmittelbar vor dem Einbau aus der Schutzfolie nehmen.
5. Trommel einsetzen - auf korrekten Sitz in den Führungsschienen achten.
6. Abdeckung schliessen und Drucker wieder einschalten.
7. Zähler zurücksetzen - bei manchen Modellen automatisch, bei anderen manuell erforderlich.

Wichtige Hinweise

• Setzen Sie die Trommel niemals direktem Licht aus - die fotoleitende Schicht ist lichtempfindlich.
• Berühren Sie nie die grüne Trommeloberfläche mit den Fingern - Fettspuren verursachen Druckfehler.
• Bewahren Sie die alte Trommel nicht in der Nähe von Magneten auf, falls sie zurückgesendet werden soll.

Kosten und Wirtschaftlichkeit von Toshiba Trommeln

Bei der Beurteilung der Druckkosten werden Trommeln oft übersehen, da sie seltener als Toner gewechselt werden. Dennoch fliessen sie in die Gesamtbetriebskosten (Total Cost of Ownership, TCO) ein.

Kostenberechnung pro Seite

Am Beispiel des Toshiba OD-470P-R (Preis: CHF 62.86, Kapazität: 60.000 Seiten):

• Kosten pro Seite: ca. CHF 0.001

Im Vergleich dazu der Toner T-3850P-R (Preis: CHF 93.84, Kapazität: 10.000 Seiten):

• Kosten pro Seite: CHF 0.0094

Die Trommel macht also nur einen Bruchteil der laufenden Druckkosten aus. Trotzdem lohnt sich bei hohem Druckvolumen der Blick auf kompatible Alternativen.

Häufige Probleme mit Toshiba Trommeln und deren Lösung

Fehlermeldung "Trommel ersetzen" obwohl noch neu

Wenn nach dem Einbau einer neuen Trommel die Fehlermeldung bestehen bleibt, wurde möglicherweise der Seitenzähler nicht zurückgesetzt. Konsultieren Sie das Benutzerhandbuch Ihres Toshiba E-Studio Druckers für die spezifische Reset-Prozedur.

Druckqualität lässt trotz neuer Trommel nach

In diesem Fall können folgende Ursachen vorliegen:

• Der Toner ist ebenfalls am Ende seiner Lebensdauer.
• Die Fixiereinheit benötigt Wartung.
• Die Transferrolle ist verschmutzt oder beschädigt.

Trommel wird nicht erkannt

Stellen Sie sicher, dass:

• Die Schutzabdeckungen vollständig entfernt wurden.
• Die Trommel korrekt eingerastet ist.
• Die Kontakte sauber und unbeschädigt sind.

Umweltaspekte und Recycling

Toshiba engagiert sich im Bereich nachhaltiges Drucken. Verbrauchte Trommeln sollten fachgerecht entsorgt oder über entsprechende Rücknahmeprogramme recycelt werden. In der Schweiz können leere Drum Kits über den Fachhandel oder kommunale Sammelstellen entsorgt werden.

Das Return-Programm (erkennbar am "R" in der Bezeichnung, z. B. OD-470P-R) ermöglicht die Rücksendung gebrauchter Einheiten an den Hersteller, wo sie fachgerecht aufbereitet oder recycelt werden.

FAQ - Häufig gestellte Fragen zu Toshiba Trommeln

Was ist der Unterschied zwischen einer Toshiba Trommel und einem Toner?

Die Trommel (Drum Kit) ist die fotoleitende Einheit, die das Bild auf das Papier überträgt. Der Toner ist das Farbpulver, das das eigentliche Druckbild erzeugt. Beide sind separate Verbrauchsmaterialien und werden unabhängig voneinander gewechselt. Die Trommel hält in der Regel zwei- bis dreimal länger als eine Tonerkartusche.

Wie viele Seiten hält eine Toshiba Trommel?

Die Seitenleistung variiert je nach Modell. Die Toshiba OD-3820 schafft rund 25.000 Seiten, während die OD-470P-R bis zu 60.000 Seiten erreicht. Diese Werte basieren auf der Norm ISO/IEC 19752 bei einer Seitendeckung von 5 %.

Kann ich kompatible Trommeln in meinem Toshiba E-Studio verwenden?

Ja, kompatible Trommeln wie das AgfaPhoto APTTOD3820E sind als Ersatz für Original-Toshiba-Trommeln konzipiert und funktionieren einwandfrei in den entsprechenden Druckermodellen. Die Verwendung kompatibler Verbrauchsmaterialien hat in der Schweiz keinen Einfluss auf die gesetzliche Gewährleistung des Druckers.

Wo kann ich Toshiba Trommeln in der Schweiz kaufen?

Toshiba Trommeln sind bei spezialisierten Online-Händlern für Druckerzubehör wie tonerdruck.ch erhältlich. Der Versand innerhalb der Schweiz erfolgt ab CHF 6.90 mit einer Lieferzeit von 1-3 Werktagen. Zudem gilt ein 60-tägiges Rückgaberecht.

Beeinträchtigt eine kompatible Trommel die Druckqualität?

Bei Produkten namhafter Hersteller wie AgfaPhoto ist kein Qualitätsunterschied zu erwarten. Diese Trommeln werden nach den gleichen Spezifikationen gefertigt und bieten dieselbe Seitenleistung wie die Originale. Achten Sie auf Anbieter mit guten Bewertungen und Rückgabemöglichkeiten.

Was bedeutet "Return Program" bei Toshiba Trommeln?

Das Return Program (erkennbar am Zusatz "R" in der Produktbezeichnung, z. B. OD-470P-R) bedeutet, dass die Trommel nach Gebrauch an den Hersteller zurückgesendet werden soll. Im Gegenzug sind diese Produkte günstiger als die Standard-Varianten. Die Rücksendung ist freiwillig und hat keinen Einfluss auf die Funktionalität.

Wie lagere ich eine Ersatz-Trommel richtig?

Lagern Sie Toshiba Trommeln in der Originalverpackung an einem kühlen, trockenen Ort. Vermeiden Sie direkte Sonneneinstrahlung und Temperaturen über 35°C. Die Trommel sollte erst unmittelbar vor dem Einbau ausgepackt werden, da die fotoleitende Beschichtung lichtempfindlich ist.

---
