HP 72 / C9383A Druckkopf magenta
Der HP 72 / C9383A Druckkopf magenta ist ein essentieller Druckkomponent für HP DesignJet Plotter der T-Serie, der sowohl Magenta- als auch Cyan-Tinte kombiniert. Mit der Modellnummer C9383A und der GTIN 0808736779609 gewährleistet dieser Druckkopf hochwertige Farbdrucke in professionellen Anwendungen. Er ist speziell für Grossformatdrucker wie die HP DesignJet T610, T770, T1100, T1120, T1200, T1300 und T2300 Serien konzipiert.
Was ist der HP 72 / C9383A Druckkopf?
Technische Spezifikationen und Eigenschaften
Der HP 72 / C9383A Druckkopf ist ein hochwertiges Druckkomponent, das sowohl für Magenta- als auch Cyan-Farbtöne zuständig ist. Diese Dual-Color-Technologie ermöglicht es, zwei Grundfarben mit einem einzigen Druckkopf zu verarbeiten, was sowohl kosteneffizient als auch platzsparend ist.
Hauptmerkmale des C9383A Druckkopfs:
- Kombinierte Magenta- und Cyan-Tintenverarbeitung
- Kompatibilität mit über 35 HP DesignJet Modellen
- Professionelle Druckqualität für technische Zeichnungen und Grafiken
- Langlebige Konstruktion für hohe Seitenleistung
- Präzise Tintentröpfchenplatzierung für scharfe Details
Unterschied zwischen Druckkopf und Tintenpatrone
Viele Nutzer verwechseln Druckköpfe mit Tintenpatronen. Der HP 72 / C9383A Druckkopf magenta ist das mechanische Bauteil, das die Tinte auf das Papier überträgt, während Tintenpatronen wie die HP 72 / C9372A Tintenpatrone magenta die eigentliche Tinte enthalten. Druckköpfe haben eine längere Lebensdauer und müssen seltener ausgetauscht werden.

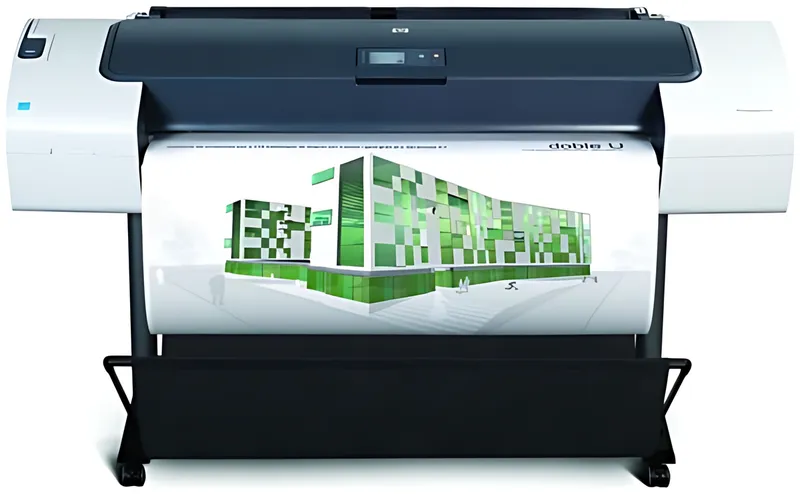

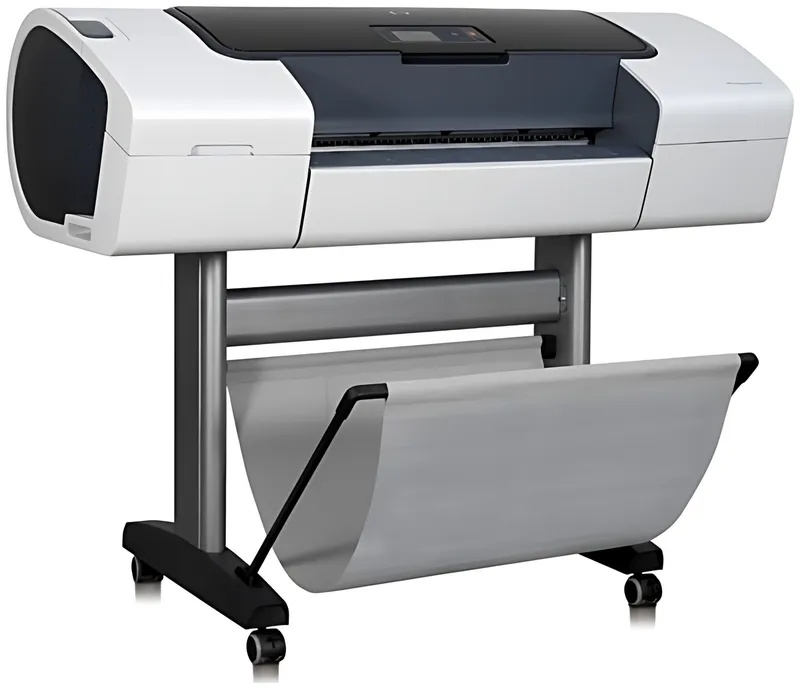

Kompatibilität mit HP DesignJet Plottern
Vollständige Kompatibilitätsliste
Der HP 72 / C9383A Druckkopf ist mit einer breiten Palette von HP DesignJet Plottern kompatibel:
HP DesignJet T610 Serie:
- HP DesignJet T610 24 Zoll (Q6711A)
- HP DesignJet T610 44 Zoll (Q6712A)
HP DesignJet T770 Serie:
- HP DesignJet T770 (CH539A)
- HP DesignJet T770 Hard Disk (CN375A)
HP DesignJet T1100 Serie:
- HP DesignJet T1100 24 Zoll (Q6683A)
- HP DesignJet T1100 44 Zoll
- HP DesignJet T1100 PS 24 Zoll (Q6684A)
- HP DesignJet T1100 PS 44 Zoll (Q6688A)
- HP DesignJet T1100 MFP (Q6687A)
HP DesignJet T1120 Serie:
- HP DesignJet T1120 24 Zoll (CK837A)
- HP DesignJet T1120 44 Zoll (CK839A)
- HP DesignJet T1120 PS 24 Zoll (CK838A)
- HP DesignJet T1120 PS 44 Zoll (CK840A)
- HP DesignJet T1120 HD (CK841A)
- HP DesignJet T1120 SD (CM719A)
Neuere Modelle und Ersatzlösungen
Für neuere HP DesignJet Serien wie die T1200, T1300 und T2300 ist der C9383A Druckkopf ebenfalls kompatibel:
- HP DesignJet T1200 (CH538A)
- HP DesignJet T1200 PS (CK834A)
- HP DesignJet T1200 HD (CQ653A)
- HP DesignJet T1300 (CR651A)
- HP DesignJet T1300 PS (CR652A)
- HP DesignJet T2300 eMFP (CN727A)
- HP DesignJet T2300 PS eMFP (CN728A)
Installation und Wartung des HP 72 Druckkopfs
Schritt-für-Schritt Installationsanleitung
Die korrekte Installation des HP 72 / C9383A Druckkopfs ist entscheidend für optimale Druckresultate:
- Vorbereitung: Schalten Sie den Drucker ein und öffnen Sie die vordere Abdeckung
- Zugriff: Warten Sie, bis der Druckerwagen in die Wartungsposition fährt
- Entfernung: Heben Sie den blauen Griff des alten Druckkopfs und ziehen Sie ihn heraus
- Installation: Setzen Sie den neuen C9383A Druckkopf ein, bis er einrastet
- Kalibrierung: Führen Sie die automatische Druckkopfausrichtung durch
Wartung und Pflege
Regelmässige Wartung verlängert die Lebensdauer des Druckkopfs erheblich:
- Reinigungszyklen: Nutzen Sie die automatischen Reinigungsfunktionen des Druckers
- Umgebungsbedingungen: Vermeiden Sie extreme Temperaturen und Feuchtigkeit
- Regelmässiger Gebrauch: Drucken Sie mindestens einmal wöchentlich, um Verstopfungen zu vermeiden
- Qualitätskontrolle: Überprüfen Sie regelmässig die Druckqualität mit Testseiten
Verwandte HP 72 Druckköpfe und Tintenpatronen
Andere HP 72 Druckköpfe
Das HP 72 System umfasst mehrere Druckköpfe für verschiedene Farbkombinationen:
- HP 72 / C9384A Druckkopf schwarz matt - Kombiniert Mattschwarz und Gelb
- HP 72 / C9380A Druckkopf grau - Kombiniert Schwarz und Grau
Zugehörige Tintenpatronen
Für den vollständigen Betrieb benötigen Sie auch die entsprechenden HP 72 Tintenpatronen:
- HP 72 / C9371A Tintenpatrone cyan - 130ml Cyan-Tinte
- HP 72 / C9372A Tintenpatrone magenta - 130ml Magenta-Tinte
- HP 72 / C9373A Tintenpatrone gelb - 130ml Gelb-Tinte
- HP 72 / C9403A Tintenpatrone schwarz matt - 130ml Mattschwarz-Tinte
- HP 72 / C9374A Tintenpatrone grau - 130ml Grau-Tinte
- HP 72 / C9370A Tintenpatrone schwarz - 130ml Fotoschwarz-Tinte
Häufige Probleme und Lösungsansätze
Druckqualitätsprobleme
Streifenbildung oder ungleichmässige Farben:
- Führen Sie eine Druckkopfreinigung durch
- Überprüfen Sie die Tintenpatronen auf ausreichenden Füllstand
- Kalibrieren Sie den Druckkopf neu
Verstopfte Düsen:
- Nutzen Sie die erweiterten Reinigungsoptionen im Druckermenü
- Verwenden Sie destilliertes Wasser für manuelle Reinigung (nur bei Fachkenntnis)
- Ersetzen Sie den Druckkopf bei dauerhaften Verstopfungen
Kompatibilitätsprobleme
Druckkopf wird nicht erkannt:
- Überprüfen Sie die korrekte Installation
- Reinigen Sie die Kontakte mit einem fusselfreien Tuch
- Stellen Sie sicher, dass es sich um einen originalen HP Druckkopf handelt
Wirtschaftliche Überlegungen
Die Investition in einen hochwertigen HP 72 / C9383A Druckkopf amortisiert sich durch:
- Längere Lebensdauer im Vergleich zu kompatiblen Alternativen
- Konsistente Druckqualität über die gesamte Nutzungsdauer
- Reduzierte Ausfallzeiten durch zuverlässige Funktion
- Schutz der Druckergarantie durch Verwendung von Originalteilen
Technische Daten und Spezifikationen im Detail
Drucktechnologie und Leistung
Der HP 72 / C9383A Druckkopf verwendet die bewährte HP Thermal Inkjet Technologie, die für präzise Tintentröpfchenplatzierung und konstante Druckqualität sorgt. Die Dual-Color-Architektur ermöglicht es, sowohl Magenta- als auch Cyan-Töne mit einem einzigen Druckkopf zu verarbeiten.
Technische Spezifikationen:
- Drucktechnologie: HP Thermal Inkjet
- Farbkombination: Magenta + Cyan
- Tröpfchengrösse: Variable (2-12 Picoliter)
- Auflösung: Bis zu 2400 x 1200 dpi
- Betriebstemperatur: 5°C bis 40°C
- Lagertemperatur: -40°C bis 60°C
Qualitätssicherung und Zertifizierungen
HP implementiert strenge Qualitätskontrollen für alle Druckköpfe der 72er Serie. Jeder C9383A Druckkopf durchläuft mehrere Testphasen:
- Funktionstest der Düsenperformance
- Farbgenauigkeitsprüfung
- Langzeittest für Haltbarkeit
- Kompatibilitätstest mit allen unterstützten Druckermodellen
Umwelt- und Nachhaltigkeitsaspekte
HP Planet Partners Programm
HP bietet mit dem Planet Partners Programm eine umweltfreundliche Entsorgungslösung für verbrauchte Druckköpfe. Das Programm umfasst:
- Kostenlose Rückgabe verbrauchter HP Druckköpfe
- Professionelles Recycling der Materialien
- Reduzierung der Umweltbelastung durch Wiederverwertung
- Beitrag zur Kreislaufwirtschaft
Nachhaltige Nutzung
Maximieren Sie die Lebensdauer Ihres HP 72 / C9383A Druckkopfs durch:
- Regelmässige, moderate Nutzung statt seltener Intensivnutzung
- Korrekte Lagerung bei kontrollierten Umgebungsbedingungen
- Verwendung von Original HP Tintenpatronen für optimale Kompatibilität
- Professionelle Wartung und Kalibrierung
Kaufberatung und Beschaffung
Authentizität erkennen
Original HP 72 / C9383A Druckköpfe erkennen Sie an:
- Originaler HP Verpackung mit Hologramm
- Korrekte GTIN: 0808736779609
- Modellnummer C9383A auf dem Produkt
- Qualitäts-QR-Code für Authentifizierung
Lagerung und Haltbarkeit
Ungeöffnete HP 72 Druckköpfe haben eine Haltbarkeit von etwa 24 Monaten bei sachgerechter Lagerung:
- Temperatur: 15°C bis 25°C
- Luftfeuchtigkeit: 20% bis 80%
- Schutz vor direktem Sonnenlicht
- Originalverpackung bis zur Verwendung
Häufig gestellte Fragen (FAQ)
Wie oft muss der HP 72 / C9383A Druckkopf ersetzt werden?
Die Lebensdauer hängt von der Nutzungsintensität ab. Bei normalem Gebrauch hält ein HP 72 Druckkopf typischerweise 6-12 Monate. Intensivere Nutzung kann eine häufigere Erneuerung erfordern.
Kann ich den Druckkopf mit kompatiblen Tintenpatronen verwenden?
Während technisch möglich, empfiehlt HP die Verwendung originaler HP 72 Tintenpatronen für optimale Leistung und Druckqualität. Kompatible Tinten können die Lebensdauer des Druckkopfs beeinträchtigen.
Was bedeutet die Fehlermeldung "Druckkopf fehlt oder defekt"?
Diese Meldung erscheint bei unsachgemässer Installation, defekten Kontakten oder einem beschädigten Druckkopf. Überprüfen Sie die Installation und reinigen Sie die Kontakte. Bei anhaltenden Problemen ist ein Austausch erforderlich.
Wie erkenne ich, wann der Druckkopf ersetzt werden muss?
Anzeichen für einen defekten Druckkopf sind: Streifenbildung, ungleichmässige Farben, fehlende Farbbereiche oder vollständiger Farbausfall trotz gefüllter Tintenpatronen.
Kann der HP 72 / C9383A Druckkopf gereinigt werden?
Ja, HP Drucker bieten automatische Reinigungszyklen. Manuelle Reinigung ist möglich, sollte aber nur von Fachpersonal durchgeführt werden, da unsachgemässe Behandlung zu Schäden führen kann.
Ist der C9383A Druckkopf mit allen HP DesignJet T-Modellen kompatibel?
Der HP 72 / C9383A ist mit den meisten HP DesignJet T-Serien kompatibel, einschliesslich T610, T620, T770, T790, T795, T1100, T1120, T1200, T1300 und T2300 Serien. Eine vollständige Kompatibilitätsliste finden Sie in der Druckerdokumentation.
Dieser Artikel wurde mit aktuellen technischen Informationen von HP erstellt. Für spezifische Kompatibilitätsfragen konsultieren Sie bitte die offizielle HP Dokumentation oder wenden Sie sich an den HP Support.
